Abmessungen der Umschlaggrößen der C-Serie

C Umschlaggrößen - Schnellsuche

Wählen Sie das Standardumschlagformat im Feld "Größe" und die Einheit im Feld "Einheit" aus. Die Maße in den von Ihnen ausgewählten Einheit werden im Feld "Abmessungen" angezeigt.

Abmessungen
in ist
229 x 324

Die Maße der Umschlagsgrößen der C-Serie gemäß ISO-Norm 216 sind in der Tabelle unten rechts in Millimetern und Zoll angegeben (cm-Maße erhalten Sie durch Teilung des mm-Werts durch 10). Das folgende Diagramm zeigt die Größe der einzelnen Umschlagsformate im Vergleich zu einem DIN A4-Bogen. US- und nordamerikanische Umschlagsformate fallen nicht unter die ISO-Norm 216 und werden auf dieser Seite behandelt.

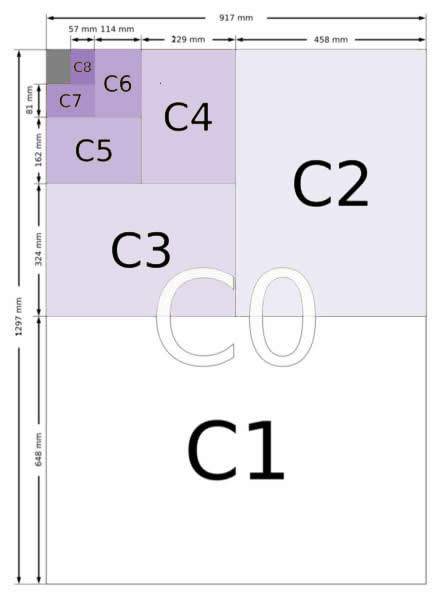

Umschlagformatdarstellung der C-Serie - C0, C1, C2, C3, C4, C5, C6, C7, C8

Umschlagformatdarstellung der C-Serie.

Tabelle der Umschlagsformate von C0 bis C10

GrößeBreite x Höhe (mm)Breite x Höhe (in)
C0917 x 1297 mm36,1 x 51,5 in
C1648 x 917 mm25,5 x 36,1 in
C2458 x 648 mm18,0 x 25,5 in
C3324 x 458 mm12,8 x 18,0 in
C4229 x 324 mm9,0 x 12,8 in
C5162 x 229 mm6,4 x 9,0 in
C6114 x 162 mm4,5 x 6,4 in
C781 x 114 mm3,2 x 4,5 in
C857 x 81 mm2,2 x 3,2 in
C940 x 57 mm1,6 x 2,2 in
C1028 x 40 mm1,1 x 1,6 in



Um Umschlagsformate in Zentimetern zu erhalten, teilen Sie die mm-Werte durch 10. Um Umschlagsformate in Fuß zu erhalten, teilen Sie die Zoll-Werten durch 12.

Toleranzen der Umschlaggrößen der C-Serie

Die in der ISO-Norm 216 spezifizierten Toleranzen für die Umschlagformate der C-Serie sind dieselben wie für die Formate der A & B-Serie und lauten wie folgt:

  • ± 1,5 mm (0,06 in) für Abmessungen bis zu 150 mm (5,9 in)
  • ± 2 mm (0,08 in) für Längen im Bereich von 150 bis 600 mm (5,9 bis 23,6 in)
  • ± 3 mm (0,12 in) für alle Abmessungen über 600 mm (23,6 in)

Definition der Umschlaggrößen der C-Serie

C-Umschlagsmaße sind als das geometrische Mittel der A- und B-Größen definiert. Sie ist beispielsweise das C4-Maß das geometrische Mittel von A4 und B4. Dies ergibt die passgenaue Umschlagsgröße für ein Format der A-Serie. Daher ist ein C4-Umschlag perfekt für ein nicht gefaltetes A4-Blatt Papier.

Anzumerken ist, dass Umschläge im C-Format ebenfalls ein Seitenverhältnis von 1 geteilt durch die Wurzel aus 2 aufweisen. Daher passt ein mittig parallel zur kürzeren Seiten gefaltetes A4-Blatt in einen C5-Umschlag und zweimal gefaltet in einen C6-Umschlag.

Die nachfolgenden Diagramme stellen C4-, C5- und C6-Umschläge im Verhältnis zum A4-Formaten dar (der Umschlag ist braun dargestellt, das Papier grau). Wie im ersten Diagramm zu sehen ist, kann der C4-Umschlag ein A4-Blatt aufnehmen, der C5-Umschlag kann ein mittig gefaltetes A4-Blatt (also ein A5-Fomat) und der C6-Umschlag ein zweimal mittig gefaltetes A4-Blatt (also ein A6-Format) aufnehmen. Das ist auch der Grund, warum diese Umschlagformate manchmal auch als A4-Umschlaggröße, A5-Umschlaggröße oder A6-Umschlaggröße bezeichnet werden.

C4-Umschlagsformat im vergleich zum A4-Papier

C4 Umschlag

C5-Umschlagsformat im vergleich zum A4-Papier

C5 Umschlag

C6-Umschlagsformat im vergleich zum A4-Papier

C6 Umschlag

DL-Umschlaggröße - Standard-Erweiterungen

DL-Umschlagsformat im Vergleich zum A4-Format

DL Umschlag

Als eines der am häufigsten verwendeten Standardformate fällt das DL-Format nicht unter die Größen der C-Serie, da es ein anderes Seitenverhältnis aufweist. Dieser Umschlag wurde aus dem ursprünglich im Deutschland der 1920er Jahre bekannten Format abgeleitet und war als „DIN lang“ bekannt. DL wird heute jedoch häufiger auf ein Format "der Längsseite nach" erweitert. Dieses Maß ist in den ISO-Standards für Umschlaggrößen enthalten, ansonsten hätte die am häufigsten verwendete Standardumschlagsgröße nämlich weggelassen werden müssen.

Die Maße des Formats DL betragen 110 x 220 mm (4⅓"x 8⅔"), ein DL-Umschlag passt also für ein A4-Format, das dreimal mittig parallel zur kurzen Seiten gefaltet wurde.

Obwohl es von Herstellern von automatischen Kuvertiermaschinen zu Beschwerden kam, dass dieses Umschlagsformat zu klein sei und trotz der Einführung eines C6 5-Umschlagformats von 114 x 229mm wird das ursprüngliche DL-Format weiterhin am häufigsten eingesetzt.
